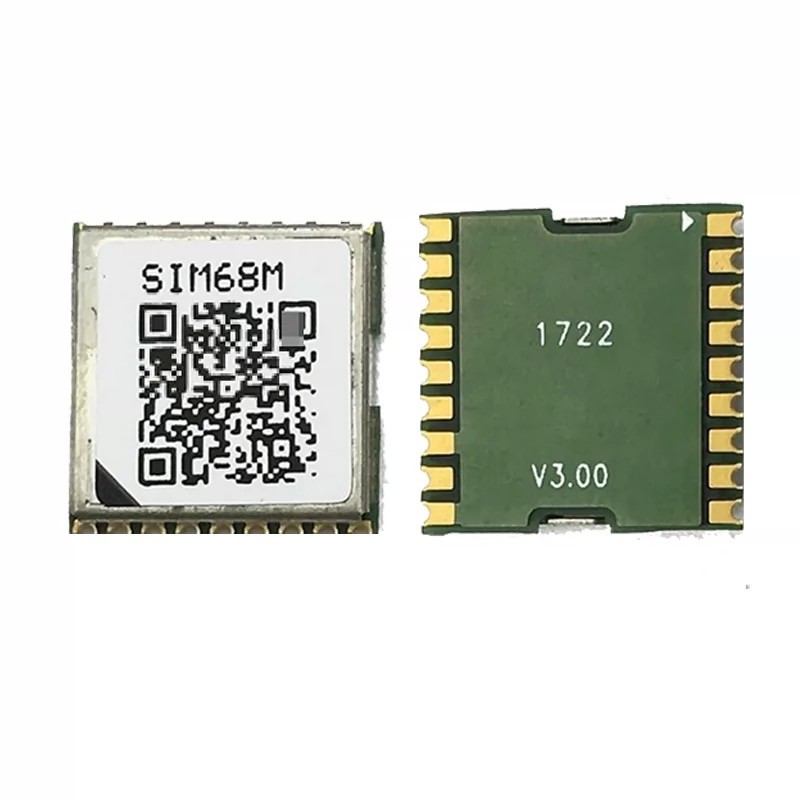

SIMCOM SIM68M Módulo GPS GNSS eléctrico soporte GPS/GLONASS/Galileo/QZSS

Datos mecánicos
• Dimensiones: 10,1*9,7*2,5 mm
• Peso: 0,5 g

Características
• Soporte para GPS/GLONASS/Galileo/QZSS
• Soporte para la predicción de órbitas auto-generadas de EASYTM
• Apoyar la predicción de órbitas de EPOTM
• Apoyar la variedad de SBAS (WAAS, EGNOS, GAGAN, MSAS)
• Apoyar la eliminación de interferencias
• Se ha integrado un amplificador de bajo ruido

Interfaces
• Interfaces en serie
- El tratamiento de la UART.
• E/S digital
- Entrada EINT0
- Pulso por segundo (PPS)
• Los protocolos
- NMEA
- PMTK. - ¿ Qué es eso?

Productos de evaluación del apoyo
• KIT EVB SIM68 con interfaz de velocidad máxima USB V2.0

Datos eléctricos
• Fuente de alimentación: +2,8V ~4,3V
• Potencia de respaldo: +2,3V ~4,6V
• Consumo de energía2,6
- Adquisición: 25mA
- Seguimiento: 21mA.
- AlwaysLocateTM: 340 uA
- El respaldo: 14 μA
• Tipo de antena
- Activo y pasivo
• Potencia de la antena
- VCC_RF externo o interno

Datos de rendimiento
• Tipo de receptor
- 33 de seguimiento / 99 de adquisición- canal receptor GNSS
• Tasa máxima de actualización
- 10 Hz. - ¿ Qué?
• Sensibilidad1
- Seguimiento: -165 dBm
- Recuperación: -160 dBm
- Comienzo en frío: -148 dBm
• El tiempo de reparación2
- Comienza en frío: 28s.
- Comienza caliente: 26s
- Comienzo en caliente: < 1s
- Asistencia de la EPO: 13 (CTTFF)
• Precisión
- Posición automática 3: < 2,5m CEP
- Velocidad 4: 0,1 m/s
• Temperatura de funcionamiento: -40 °C°C- + 85°C

Certificado
• CE
• A-TICK




¿Qué quieres decir?
1.Demonstrado en el libro
2.Todos los SV @ ¥130 dBm, en modo GPS y GLONASS
3.50% 24 horas estática, -130 dBm, modo GPS y GLONASS
4.50% @ 30 m/s
5- Cuando a -40°C~ 30°C, la sensibilidad será un poco peor
6.@3.3V con una antena pasiva
